mosfet详解
01 认识功率器件

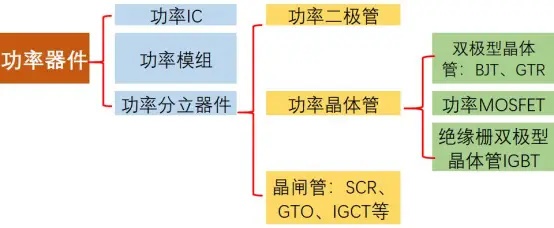

功率半导体器件在工业 、消费 、军事等领域都有着广泛应用 ，具有很高的战略地位，下面我们从一张图看功率器件的全貌：

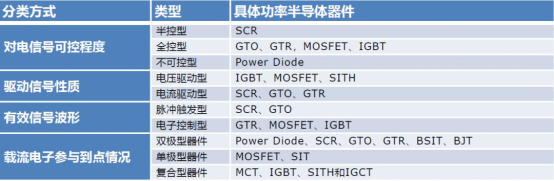

功率半导体器件又可根据对电路信号的控程度分为全型 、半控型及不可；或按驱动电路信号 性质分为电压驱动型 、电流驱动型等划分类别 电流驱动型等划分类别 电流驱动型等划分类别 。

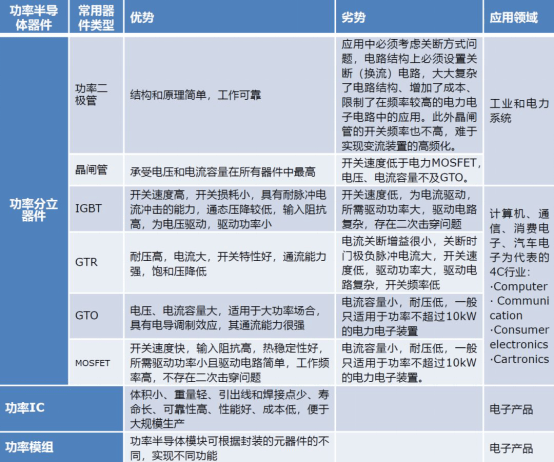

不同功率半导体器件 ，其承受电压 、电流容量 、阻抗能力 、体积大小等特性也会不同 ，实际使用中 ， 需要根据不同领域 、不同需求来选用合适的器件。

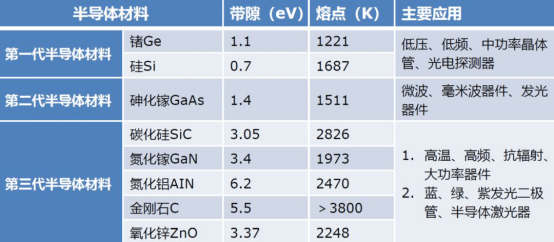

半导体行业从诞生至今 ，先后经历了三代材料的变更程 ，截至目前 ，功率半导体器件领域仍主要采 用以 si 为代表的第一半导体材料 。

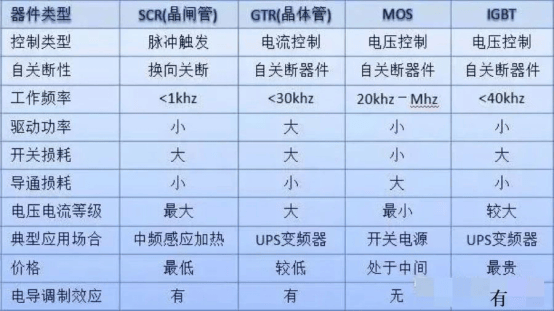

汇总下半控型和全控型功率器件的特性
02 认识mosfet
mos管具有输入阻抗高、噪声低、热稳定性好；制造工艺简单、辐射强，因而通常被用于放大电路或开关电路；
（1）主要选型参数：漏源电压vds（耐压），id 连续漏电流，rds(on) 导通电阻，ciss 输入电容（结电容），品质因数fom=ron * qg等。
（2）根据不同的工艺又分为
trench mos：沟槽型mos，主要低压领域100v内；sgt (split gate)mos：分裂栅mos，主要中低压领域200v内；sj mos：超结mos，主要在高压领域 600-800v；
在开关电源中，如漏极开路电路，漏极原封不动地接负载，叫开路漏极，开路漏极电路中不管负载接多高的电压，都能够接通和关断负载电流。是理想的模拟开关器件。这就是mos管做开关器件的原理（详细请关注作者其他mos详解）。
从市场份额看，mosfet几乎都集中在国际大厂手中，其中英飞凌2015年收购了ir（美国国际整流器公司）成为行业龙头，安森美也在2016年9月完成对仙童半导体的收购后，市占率跃升至第二，然后销售排名分别是瑞萨、东芝、万国、st、威世、安世、美格纳等等。
与活跃于中国大陆的国际厂商相比，国产企业优势不明显，但这不能说国产没有机会，中国大陆是世界上产业链最齐全的经济活跃区，在功率半导体领域活跃着一批本土制造企业，目前已基本完成产业链布局，且处于快速发展中；特别是mosfet领域，国产在中低压领域替换进口品牌潜力最大，且部分国产、如士兰、华润微（中航）、吉林华微、鲁晶等都在努力进入世界排名。
03 mos管封装分类
按照安装在pcb板上的方式来划分，mos管封装主要有两大类：插入式(through hole)和表面贴装式(surface mount)。
插入式就是mosfet的管脚穿过pcb板的安装孔并焊接在pcb板上。常见的插入式封装有：双列直插式封装(dip)、晶体管外形封装(to)、插针网格阵列封装(pga)三种样式。
